网络抓包分析工具——Wireshark

概述

这篇文章介绍了最常用的网络抓包工具——Wireshark 的简单使用方法，还讲解了一些相关概念。

Wireshark 是什么

官方网站：https://www.wireshark.org/

Wireshark 是开源的、世界上使用最广泛的网络抓包分析工具，可以从微观角度查看网络上发生的事情，是许多商业、非盈利企业、政府和教育机构的标准。Wireshark 可以用来解决网络问题，检查网络安全，验证网络应用，调试协议实现，还可以用来学习网络协议内部。

Wireshark 的功能与特性

• 深入检查数百种协议，还在不断增加
• 即可实时捕获，也可以离线分析
• 标准三窗格数据包浏览器
• 多平台支持：Windows、Linux、macOS、Solaris 等多种操作系统
• 捕获的网络数据可以通过 GUI 或 TTY 模式的 TShark 使用程序进行浏览
• 业界最强大的显示过滤器
• 丰富的 VolP 分析
• 读取/写入许多不同的捕获文件格式：tcpdump、Pcap NG、Catapult DCT2000、Microsoft Network Monitor 等多种文件格式
• 使用 gzip 压缩的捕获文件可以即时解压缩
• 可以从以太网、IEEE 802.11、PPP/HDLC、ATM、蓝牙、USB、令牌环、帧中继、FDDI 等读取实时数据
• 对许多协议的解密支持，包括 IPsec、ISAKMP、Kerberos、SNMPv3、SSL/TLS、WEP 和 WPA/WPA2
• 可以将着色规则应用于数据包列表，以进行快速、直观的分析
• 输出可以导出为 xml、postscript、csv 或 纯文本

使用 Wireshark

下载软件

Wireshark 是开源的，官网上提供了源码下载，可以下载源码自己编译。

Wireshark 支持 Windows、linux、macOS 等主流平台，这里以 Windows 为例，到官方下载页面进行下载：

https://www.wireshark.org/#download

界面简介

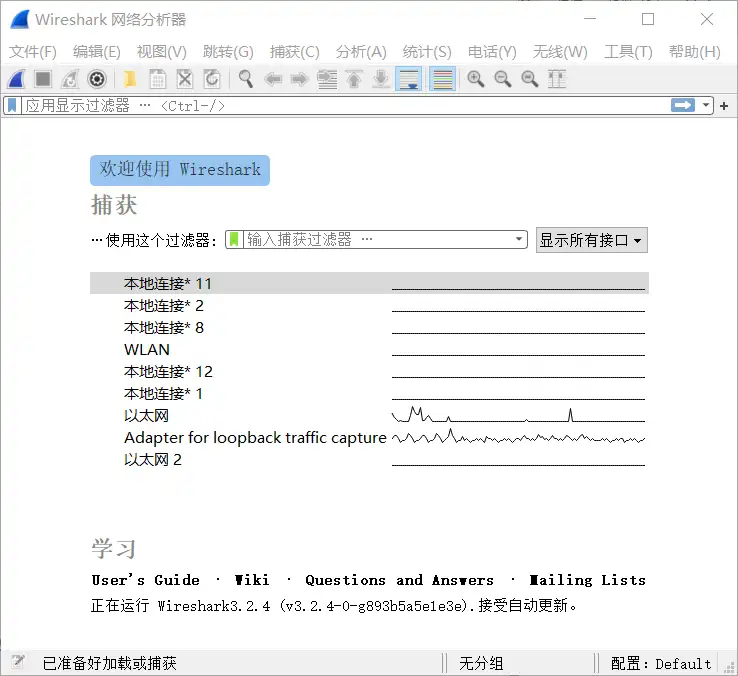

打开 Wireshark 后，界面如下所示，可以输入过滤器表达式限定要捕获的网络包，然后选择下方的网络进行抓包，直接双击即可开始。

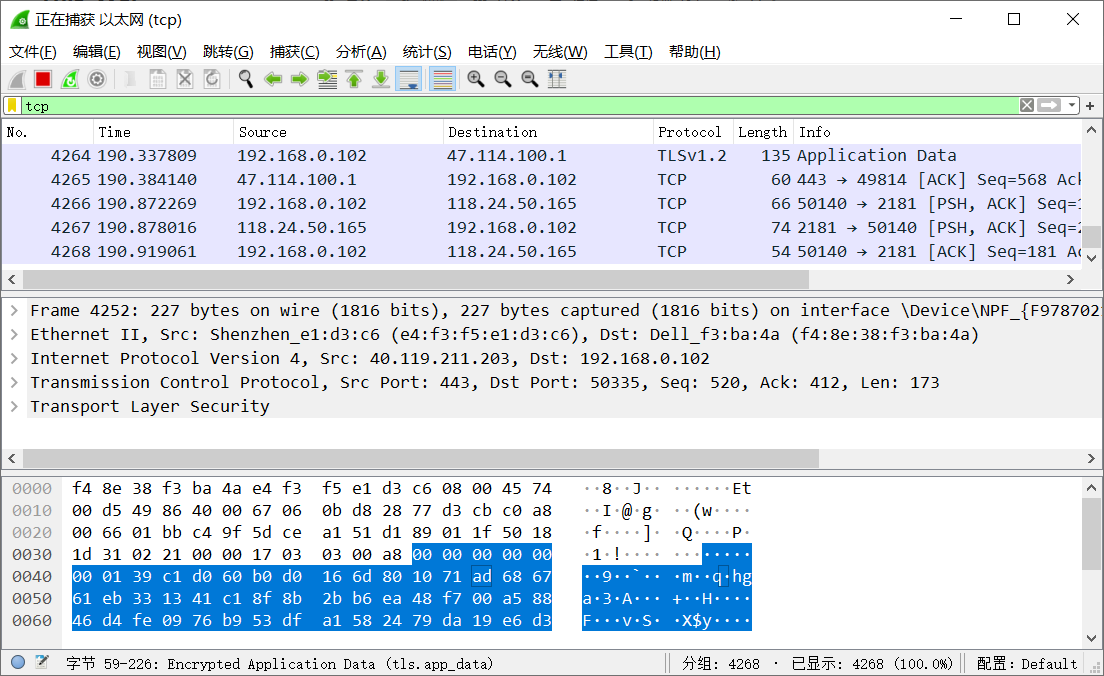

例如我们捕获电脑以太网中的 tcp 协议数据包，可以过滤器输入框中输入 tcp ，然后双击下方的以太网一栏即可开始抓包。

抓包界面分为三个区域：

• 第一个区域是数据历史，里面是从开始捕获至今所有的数据报记录，记录了包含了报文的编号（从 1 开始）、时间、源地址、目标地址、协议、报文长度、报文信息，点击项目的标题可以按相应的项排序，可以右键点击勾选或隐藏要显示的项目。
• 第二个区域是报文信息，不同报文的信息不同。
• 第三部分是报文内容，左侧以十六进制展示报文内容，右侧是尝试解析的结果。

捕获过滤器

Wireshark 支持使用过滤器来限定要捕获的数据，Wireshark 的捕获过滤器使用 libpcap 过滤器语言编写，更多详情可以参考pcap-filter 手册 。

官方示例：https://wiki.wireshark.org/CaptureFilters

需要注意的是，这个捕获过滤器是在开始捕获前设定的，设定后 Wireshark 只会捕获限定的网络数据，其它不满足条件的数据将不会出现捕获记录中，用于大范围筛选。

基础过滤器

• 协议：如 tcp、udp 用来指定只捕获 TCP 或 UDP 协议的数据。在 tcp 或 udp 关键词后，可以使用 port、portrange 来补充限定端口的条件，如捕获 tcp 协议在 80 端口上的网络数据：tcp port 80 ，udp portrange 8080-8090
• 端口：使用 port 指定捕获的端口，如 port 80 捕获 80 端口的数据；
• 端口范围：使用 portrange 指定捕获的端口范围，如 portrange 8080-8090
• 主机：使用 host 指定捕获发往或来自指定主机的数据，如 host 192.168.0.11 或 host www.wqf31415.xyz ，或 ipv6 地址，如：host 2001:db8::1
• IP段：使用 net 捕获指定 ip 范围内的网络数据，如 net 192.168.0.0/24 或 net 192.168.0.0 mask 255.255.255.0
• 源地址：使用 src 捕获指定发出请求的网络数据，需要加 host、net、port、portrange 来指定具体捕获条件，不能单独使用，如 src host 127.0.0.1 ，src port 8650
• 目标地址：使用 dst 捕获发往指定地址的网络数据，需要加 host、net、port、portrange 来指定具体捕获条件，不能单独使用，如 dst host 192.168.0.11 ，dst port 8080
• 以太网：使用 ether 指定捕获以太网数据，不能单独使用需要加 host、proto、src、dst、broadcast、multicast 来使用，如 ether proto 0x888e
• IPV4：使用 ip 指定只捕获 ipv4 网络数据
• 广播：使用 broadcast 指定捕获广播数据
• 多播：使用 multicast 指定捕获多播数据

联接过滤器

捕获过滤器支持多个表达式联接使用，还可以取反使用。

• 与：同时满足前后的过滤器，使用 and 或 && 联接，如 tcp port 23 and src host 10.1.1.1
• 或：满足其中一个过滤器，使用 or 或 || 联接，如 tcp port 5566 or tcp port 5577
• 非：只要不满足当前过滤器的，在过滤器前加 not 或 ! ，如 not port 80 and ! port 25 and host www.wireshark.org

多个表达式可以使用括号来区分优先级，如 host www.example.com and not (port 80 or port 25)

过滤表达式

Wireshark 过滤表达式用于在捕获到网络数据，或打开捕获记录文件后，对网络数据记录进行二次筛选。

比较运算符

Wireshark 过滤表达式的比较运算符用于将字段和值进行比较，比较运算符可以通过类似英语缩写或类似 C 的符号来表示，如 tcp.port == 80 和 tcp.port eq 80 是等价的，只是后者前后需要加空格，前者不需要空格。

英文缩写	符号	含义	示例
eq	==	等于（Equal）	ip.src == 192.168.0.102
ne	!=	不等于（Not Equal）	tcp.port != 80
gt	>	大于（Greater Than）	frame.len > 10
lt	<	小于（Less Than）	frame.len < 128
ge	>=	大于或等于（Greater than or Equal to）	frame.len ge 0x100
le	<=	小于或等于（Less than or Equal to）	frame.len <= 0x20
in		在指定数组中，参数以 {} 包裹，每个值以空格分隔	udp.port in {80 90}

过滤表达式中的数值可以使用十进制或十六进制形式。

常见过滤表达式

• 按协议过滤：如过滤出 tcp 协议的网络数据，只需要输入 tcp 即可。
• 按 ip 地址过滤：如 ip.addr == 192.0.2.1 ，ip.src == 192.168.0.102
• 按端口过滤：按端口过滤时，要首先指定协议，如 tcp.port eq 80 ，udp.port in {80 90}
• 按帧长度过滤：如 frame.len == 1560
• 按http内容类型过滤，如 http.content_type contains "application/octet-steam" ，http.content_type[0:4] == text ，这里的 [0:4] 是指从第 0 个字节开始计算，总长度为 4 字节的字符串
• 按http响应状态码过滤：如 http.response.code == 404
• 按http请求方法过滤：如 http.request.method == "POST"

过滤表达式联接

与捕获过滤器一样，在过滤表达式中也可以使用 and 或 && 、or 或 || 、not 或 ! 来联接多个表达式，实现更复杂的过滤效果。详情参考捕获表达式。

参考资料

• 官方文档：https://www.wireshark.org/docs/wsug_html_chunked/
• wireshark数据包分析技巧总结：https://blog.csdn.net/rodney443220/article/details/43761811

总结

这篇文章介绍了使用 Wireshark 进行抓包分析网络请求，介绍了 Wireshark 的捕获过滤器和过滤表达式。
